Вальцы для переработки резины и пластмасс

Оборудование для переработки пластмасс и резины

Смесительные вальцы служат для гомогенизации и охлаждения резиновых смесей после выгрузки из резиносмесителя

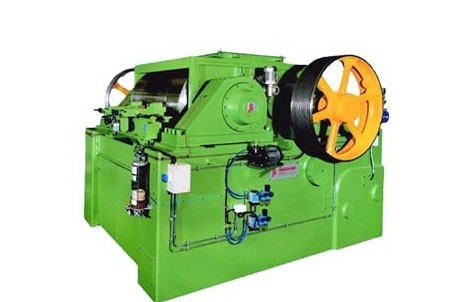

Вальцы для переработки резины Пд 2100 660/660, Пд — подогрев резиновых смесей обеспечивают независимое регулирование скорости вращения каждого валка и снабжены системой задания, автоматической установки и индикации величин скоростей и фрикций

Описание

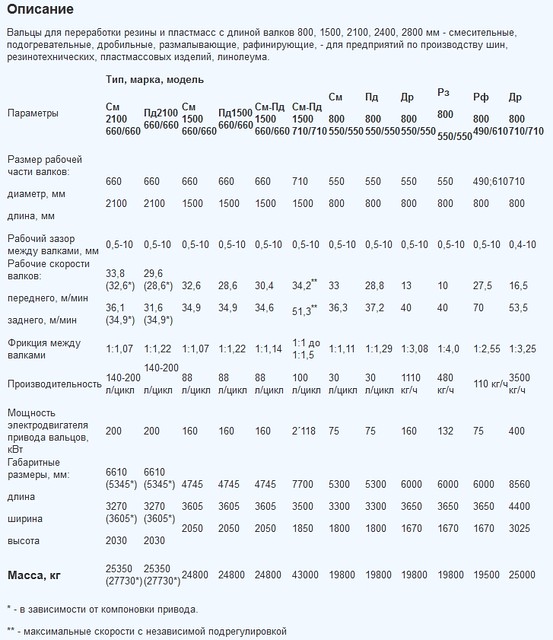

Технические характеристики

Параметры	Тип, марка, модель
Параметры	См 2100 660/660	Пд2100 660/660	См 1500 660/660	Пд1500 660/660	См-Пд 1500 660/660	См-Пд 1500 710/710	См 800 550/550	Пд 800 550/550	Др 800 550/550	Рз 800 550/550	Рф 800 490/610	Др 800 710/710
Размер рабочей части валков: диаметр, мм длина, мм	660 2100	660 2100	660 1500	660 1500	660 1500	710 1500	550 800	550 800	550 800	550 800	490;610 800	710 800
Рабочий зазор между валками, мм	0,5-10	0,5-10	0,5-10	0,5-10	0,5-10	0,5-10	0,5-10	0,5-10	0,5-10	0,5-10	0,5-10	0,4-10
Рабочие скорости валков: переднего, м/мин заднего, м/мин	33,8 (32,6) 36,1 (34,9)	29,6 (28,6) 31,6 (34,9)	32,6 34,9	28,6 34,9	30,4 34,6	34,2^ 51,3^	33 36,3	28,8 37,2	13 40	10 40	27,5 70	16,5 53,5
Фрикция между валками	1:1,07	1:1,22	1:1,07	1:1,22	1:1,14	1:1 до 1:1,5	1:1,11	1:1,29	1:3,08	1:4,0	1:2,55	1:3,25
Производительность	140-200 л/цикл	140-200 л/цикл	88 л/цикл	88 л/цикл	88 л/цикл	100 л/цикл	30 л/цикл	30 л/цикл	1110 кг/ч	480 кг/ч	110 кг/ч	3500 кг/ч
Мощность электродвигателя привода вальцов, кВт	200	200	160	160	160	2´118	75	75	160	132	75	400
Габаритные размеры, мм: длина ширина высота	6610 (5345) 3270 (3605) 2030	6610 (5345) 3270 (3605) 2030	4745 3605 2050	4745 3605 2050	4745 3605 2050	7700 3500 1850	5300 3300 1800	5300 3300 1800	6000 3650 1670	6000 3650 1670	6000 3650 1670	8560 4400 3025
Масса, кг	25350 (27730*)	25350 (27730*)	24800	24800	24800	43000	19800	19800	19800	19800	19500	25000

* — в зависимости от компоновки привода.

** — максимальные скорости с независимой подрегулировкой

Технические характеристики

Вальцы ПД 2100 660/660 с регулируемыми скоростью и фракцией обеспечивают независимое регулирование скорости вращения каждого валка и снабжены системой задания, автоматической установки и индикации величин скоростей и фрикций. Это позволяет изменять фрикцию в широком диапазоне для обеспечения оптимального технологического режима переработки резиновых смесей.

Для интенсификации процесса вальцевания (перемешивания, пластикации и разогрева) предусмотрена возможность работы вальцов с угловым зазором между валками (за счет перекоса переднего валка), а также с изменением в процессе переработки величены и направления угла зазора по заранее заданной программе, чть обеспечивает перемещение материала вдоль валков в ту или иную сторону и способствуетлучшему перемешиванию и гомогенизации перерабатываемого материала.

Описание к чертежу

Вальцы для переработки резины Пд 2100 660/660.

Назначение:
См — приготовление резиновых смесей;
Пд — подогрев резиновых смесей;
См-Пд — приготовление, подогрев и листование резиновых смесей;
Др — дробление вулканизованных резиновых и резинотекстильных отходов;
Рз — измельчение резиновых и резинотекстильных отходов с получением крошки 0,8 — 1,2 мм;
Вп Сп-Пд — смешение, пластикация, разогрев и листование пластических масс.
