Автоматические фильтр-прессы башенного типа

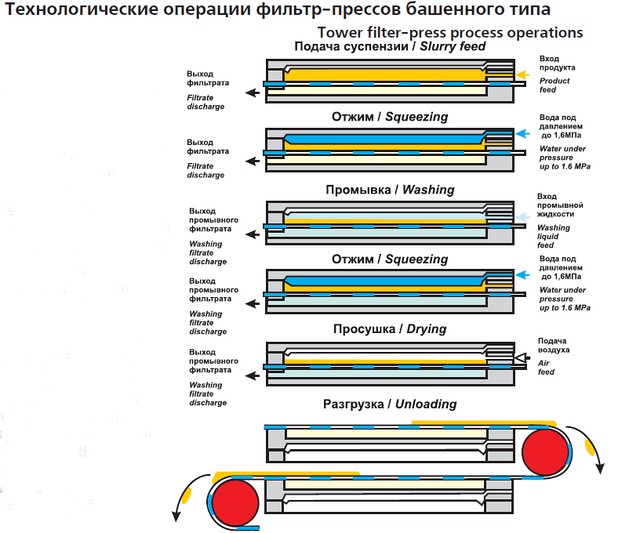

Уникальная конструкция фильтр-прессов  башенного типа предусматривает горизонтальное расположение фильтровальной перегородки, благодаря чему процесс фильтрования проходит в наиболее оптимальных условиях, что также уменьшает продолжительность вспомогательных операций и, соответственно, увеличивает производительность таких фильтр прессов по сравнению с другими типами фильтров.

Особенности автоматических фильтр-прессов  башенного типа:


• Полная автоматизация рабочего процесса, не требующая вмешательства обслуживающего персонала.
• Возможность регулирования в широком диапазоне толщины и влажности осадка.
• Оптимальные условия для регенерации ткани в процессе работы фильтра.
• Разгрузка и регенерация ткани совмещены в одной операции.
• Низкое потребление электроэнергии, минимальные затраты на эксплуатацию и техобслуживание.
• Полное удаление осадка.
• Минимальное время вспомогательных операций.

Автоматические фильтр прессы  башенного типа комплектуются системой автоматики на базе микропроцессоров ведущих мировых про из во ди те лей, та ких как Siemens, Allen Bradley, ABB, Bernecker & Reiner и др., которая позволяет управлять процессом фильтрования в автоматическом режиме согласно заданной циклограммы, а также изменять циклограмму в процессе работы.
Водонасосная станция предназначена для подачи воды под давлением на отжимные диафрагмы (мембраны) с целью уменьшения влажности осадка. Водонасосная станция комплектуется вертикальным центробежным на со сом и приборами управления.
Станция маслонасосная предназначена для обеспечения работы механизма зажима, механической выгрузки осадка и механизма натяжения фильтровальной ткани. Для комплектации станции маслонасосной использованы комплектующие ведущих мировых производителей, например Rexroth Bosch Group, Hydac и стран СНГ.

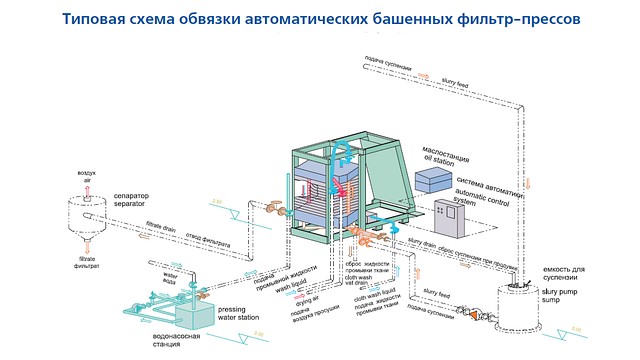

Типовая схема обвязки автоматических башенных фильтр-прессов

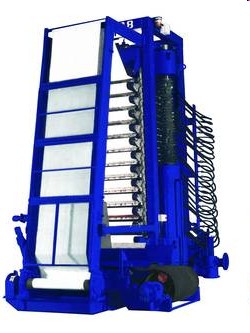

Автоматический фильтр-пресс КМПм

Специализированные башенные фильтр-прессы КМПм предназначены для фильтрования под избыточным давлением легко- и среднефильтруемых суспензий, содержащих от 50 до 1200кг/м³ взвешенных частиц, с плотностью твердой фазы до 5000кг/м³.
Толщина осадка может быть в диапазоне 10-40мм.
Температура фильтруемых суспензий 5-80°С.
Наиболее эффективно применение фильтров КМПм в случае необходимости получения осадка низкой влажности.

Типоразмерный ряд башенных фильтр-прессов ПРОГРЕСС-КМПм от 12,5 до 196 м²

Уникальная конструкция фильтра может обеспечить достижение минимальной (6-9%) влажности осадка при обезвоживании суспензий, образующихся в процессе обогащения руд цветных металлов — меди, цинка, свинца и т.п.

Фильтр-прессы КМПм имеют дополнительные привода передвижки ткани, которые используются при выгрузке осадка и уменьшают нагрузку на фильтровальную ткань. Материал частей фильтра, контактирующих с продуктом, выбирается в зависимости от свойств этого продукта: углеродистая сталь, коррозионностойкие стали, титан.

Особенности автоматических фильтр-прессов башенного типа:

• Полная автоматизация рабочего процесса, не требующая вмешательства обслуживающего персонала.
• Возможность регулирования в широком диапазоне толщины и влажности осадка.
• Оптимальные условия для регенерации ткани в процессе работы фильтра.
• Разгрузка и регенерация ткани совмещены в одной операции.
• Низкое потребление электроэнергии, минимальные затраты на эксплуатацию и техобслуживание.
• Полное удаление осадка.
• Минимальное время вспомогательных операций.

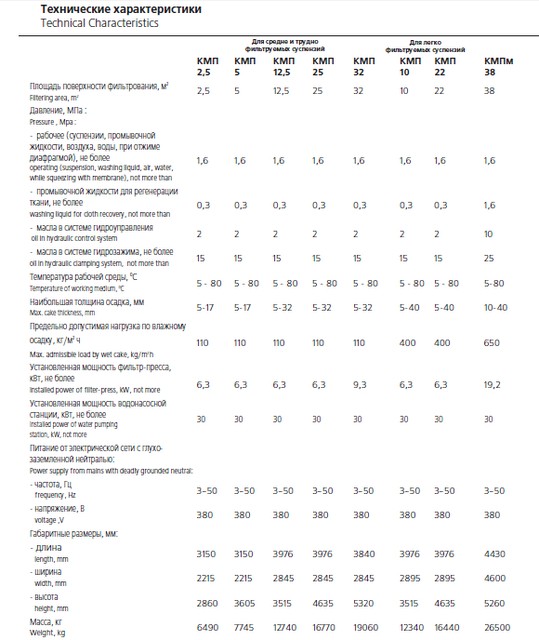

Основные параметры и размеры фильтрпресса:КМПм 196
 площадь поверхности фильтрования, м2 196

объем камерного пространства фильтр. плит, м3 8,8

 глубина камеры фильтр. плиты, мм 45
 давление фильтрования,
не более МПа (кг/см2) 1 (10)
 давление воздуха отжима осадка,
не более МПа (кг/см2) 1,5 (15)
 давление воздуха просушки осадка,
не более МПа (кг/см2) 0,7 (7)
 давление воздуха продувки коллекторов,
не более МПа (кг/см2) 0,2 (2)
 давление воды регенерации ткани,
не более МПа (кг/см2) 1,6 (16)
 давление воздуха управления запорной
арматурой, не более МПа (кг/см2) 0,6 (6)
 давление масла в системе гидроуправления, МПа (кг/см2) 1…20
 скорость перемещения ткани, м/с 0,14…0,45
 размеры фильтровальной ткани, мм
ширина 1900
толщина 1,5…2
длина 168000
l материал частей, соприкасающихся с продуктом:
сталь углеродистая, сталь 12Х18Н10Т, резина.
 характеристика воздуха просушки осадка
и продувки коллекторов
 воздух атмосферный,
температура 10…300С

Автоматический фильтр-пресс КМП

Автоматические башенные фильтр прессы КМП предназначены для разделения на жидкую и твердую фазы средне и труднофильтруемых суспензий, содержащих от 50 до 500 кг/м³ взвешенных частиц и образую щих осадки с большим гидравличес ким сопротивлением. Позволяет оптимизировать режим работы путем изменения толщины осадка в диапазоне от 5 до 32мм. Типоразмерный ряд башенных фильтр прессов

КМП по площади поверхности фильтрования — от 2,5 м² до 32 м²
