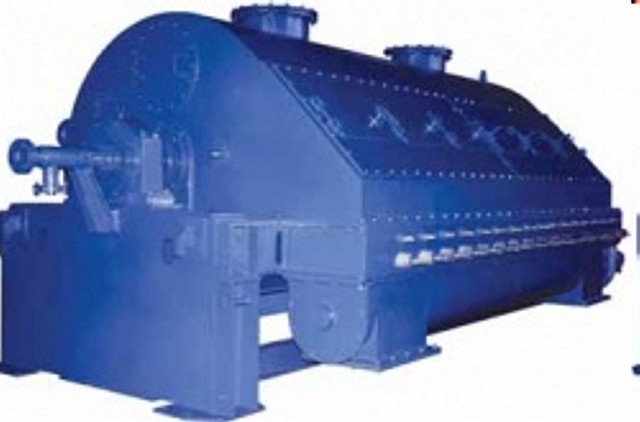

Кристаллизаторы барабанные БЖ, БВ
Кристаллизаторы барабанные непрерывного действия с жидкостным и воздушным охлаждением предназначены для кристаллизации невредных, невзрывоопасных и непожароопасных органических и неорганических веществ из водных растворов.
Система автоматического управления дает возможность гибко управлять технологическим процессом.
Тех.характеристики
| Длина барабана, м |
Площадь поверхности кристаллизации, м² |
Установленная мощность, кВт |
Габаритные размеры, мм | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|
| длина | ширина | высота | |||||||
| БЖ 0,6 | 6 | 10 | 3,0 | 7265 | 1254 | 1163 | 3240 | ||
| БЖ 0,8 | 8 | 16 | 4,0 | 9275 | 1425 | 1335 | 4135 | ||
| БЖ 1,0 | 10 | 25 | 7,5 | 11455 | 2090 | 1960 | 7805 | ||
| БЖ 1,2 | 12 | 40 | 7,5 | 13465 | 2330 | 2215 | 11620 | ||
| БЖ 1,6 | 18 | 80 | 15,0 | 19460 | 3305 | 2951 | 23665 | ||
| БВ 1,0 | 20 | 62 | 7,5 | 20730 | 2024 | 1960 | 9185 | ||
* Все данные указаны для кристаллизаторов из углеродистой стали. Кристаллизаторы изготавливаются с воздушным или водяным охлаждением. Давление в аппарате атмосферное. Температура раствора от 0°С до +150°С.
По требованию заказчика кристаллизаторы поставляются с загрузочной и разгрузочной камерами, и могут быть изготовлены без камер.
Кристаллизаторы вальцевые КВУР
Кристаллизаторы вальцевые предназначены для кристаллизации органических, неорганических расплавов химических процессов
Технические характеристики
|
Площадь поверхности кристаллизации, м² |
68 |
|
Площадь поверхности теплообмена, м² |
19,23 |
|
Производительность по нафталиновой фракции, кг/час, не менее |
3000 |
|
Рабочее давление, МПа, не более: |
|
|
воды в коллекторе, в рубашке ванны, воды или пара в рубашках торцевых ножей |
0,25 |
|
воды или пара в корпусе датчика уровня |
0,6 |
|
воды в вальце и нафталиновой фракции в ванне |
Атмосферное |
|
Рабочая температура, °С : |
|
|
нафталиновой фракции в ванне |
80…90 |
|
кристаллического нафталина |
35…40 |
|
воды на входе в валец |
28…30 |
|
в рубашке ванны |
90…100 |
|
Расчетная температура стенок, °С |
100 |
|
Характеристика рабочей среды: |
|
|
ванне |
класс опасности 4 по ГОСТ12.1.007-76, жидкая невзрывоопасная, пожароопасная |
|
в вальце, рубашках ванны и торцевых ножей, корпусе датчика уровня |
невредная, невзрывоопасная, непожароопасная |
|
Состояние, наименование рабочей среды: |
|
|
в ванне |
жидкость, расплав нафталиновой фракции |
|
в вальце |
жидкость,вода |
|
в рубашке ванны |
жидкость, горячая вода |
|
в рубашках торцевых ножей |
пар или горячая вода |
|
Расход воды на охлаждение, м³/ч, не менее |
25 |
